PD-LSeries150-300W
特性Features
l輸入電壓范圍寬
l高可靠性，長壽命設計
l輸入欠壓過壓保護
l滿負荷率可達92%
l快速動態響應
l功率密度達26w/in3
l輸入C型濾波
l高壓輸入，大功率輸出
l功率覆蓋范圍廣，便于升級
輸入特性Input Characteristic
l電壓范圍…………110VDC（額定值）70 - 140 VDC反壓保護應用時外接熔絲
300VDC（額定值）200 - 400VDC
600VDC（額定值）400 - 800VDC
輸出特性O(shè)utput Characteristic
l電壓精度…………………………………………………………………±1%
l輸出電壓調整范圍………………………………………………………±10%
l電壓調整率………………………………………………………………±0.2%
l負載調整率………………………………………………………………±0.4%
l溫度變化率…………………………………………………………………±0.01%/℃
l電流限制點…………………………………………………………………120%(Typ)
l響應溫度……………………………………………………………………… 400μs
l輸出電流……………………………………………………………………2-30A任選
l輸出電壓……………………………………………………………………5-48V
l功率…………………………………………………………………………150-300W
一般特性General Characteristic
l工作頻率……………………………………………………………… 160-200KHz
l隔離電阻………………………………………………………………200MΩ
lMTBF……………………………………………………………………＞500000H
l絕緣強度
輸入-輸出:＞2000 VDC
輸入-外殼:＞2000 VDC
輸出-外殼:＞500VDC
l環境特性
（軍Ⅰ）:-40 - +85℃（軍 Ⅱ）:-55 - +85℃
儲存溫度 （工業品）:-45 - +105℃（專用 ）:-55 - +105℃
型號MODELS
輸入電壓（范圍） | 輸出電壓(Vdc) | 輸出電流(A) | 紋波Pk-pk(mv) | 效率(%) | 型號Models | ||
單路 | 110 | 70-140 | 05 | 30 | 50 | 82 | PD150-110S05-L |
110 | 70-140 | 12 | 20 | 100 | 86 | PD240-110S12-L | |
110 | 70-140 | 24 | 10 | 200 | 88 | PD240-110S24-L | |
300 | 200-400 | 05 | 30 | 50 | 82 | PD150-300S05-L | |
300 | 200-400 | 12 | 12.5 | 120 | 86 | PD150-300S12-L | |
300 | 200-400 | 12 | 25 | 120 | 85 | PD300-300S12-L | |
300 | 200-400 | 15 | 20 | 150 | 87 | PD300-300S15-L | |

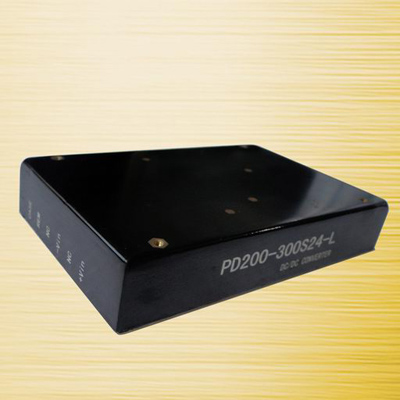

300 | 200-400 | 24 | 8.33 | 200 | 88 | PD200-300S24-L | |
300 | 200-400 | 24 | 12.5 | 200 | 88 | PD300-300S24-L | |
300 | 200-400 | 48 | 6.25 | 400 | 92 | PD300-300S24-L | |
300 | 200-400 | 48 | 8.33 | 400 | 92 | PD300-300S48-L | |
600 | 400-800 | 05 | 30 | 50 | 87 | PD150-600S05-L | |
600 | 400-800 | 12 | 16.7 | 120 | 89 | PD200-600S12-L | |
600 | 400-800 | 24 | 12.5 | 200 | 91 | PD300-600S24-L |
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司025 - 52235946
