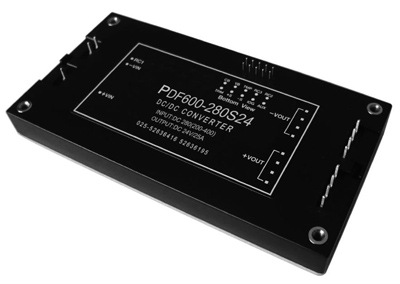

全磚 PDF 300-500W 磚塊電源
作者：（www.hw389.com） 發布于：2015/3/16 11:30:25 點擊量：
特性Features
l 輸入電壓范圍寬
l 高可靠性，長壽命設計
l 輸入欠壓保護
l 滿負荷效率可達88%
l 可高壓輸入，大功率輸出
l 功率覆蓋范圍廣，便于升級
輸入特性Input Characteristic
l電壓范圍……24 VDC（額定值） 18-36 VDC 110 VDC （額定值） 66-154 VDC
48 VDC（額定值） 36-72 VDC 300 VDC （額定值） 200-400 VDC
輸出特性O(shè)utput Characteristic
l電壓精度 …………………………………………………………………… ±2%
l電壓調整率（滿載） ………………………………………………………±0.5%
l負載調整率（20%-100%負載） ………………………………………………±0.5%
一般特性General Characteristic
l工作頻率…………………………………………………………………200-350 KHz
l隔離電阻 ………………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VDC
輸入-外殼 >1050VDC
輸出-外殼 >500 VDC
l環境特性
工作基板溫度 （工業品） -40 - +100℃
儲存溫度（工業品） -45 - +105℃
l 遙控端特性
正邏輯：高電平或懸空工作
型號MODELS
輸入電壓 (Vdc) | 輸入電壓（范圍） | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波Pk-pk(mv) | 效率(Typ) | 型號Models |
|
單路 | 24 | 18-36 | 24 | 20.8 | 200 | 88% | PDF500-24S24 |
48 | 36-72 | 24 | 20.8 | 200 | 89% | PDF500-48S24 |
|
110 | 66-154 | 24 | 20.8 | 200 | 89% | PDF500-110S24 |
|
300 | 200-400 | 12 | 33.3 | 120 | 88% | PDF400-300S12 |
|
300 | 200-400 | 24 | 20.8 | 200 | 88% | PDF500-300S24 |
|
300 | 200-400 | 28 | 17.8 | 280 | 88% | PDF500-300S28 |
|
300 | 200-400 | 48 | 10.4 | 300 | 89% | PDF500-300S48 |
|
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司 025–52235946
