PAB-G3 系列 800-1000W 模塊電源

作者:(www.hw389.com) 發布于:2015/3/16 11:01:45 點擊量:

PAB-G3 系列 800-1000W

特性



l  LLC電路

l  輸入寬頻噪聲濾波

l  輸入浪涌電流抑制電路

l  符合UL1950IEC950安全規程

l  外型設計美觀

l  接線端子出線方式

l  效率高,散熱效果好



條件: 除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。



輸入特性



 電壓范圍

220 VAC (額定值): 176~ 264 VAC PFC



輸出特性



l  電壓精度 ……………… ±2%

l  電壓調整率 (主路) ……….........……… ±0.5%

l  負載調整率 (主路) ………........…..........±0.5%

l  電流限制點 ........................ ................... 120% Typ

l  輸出電流 …………………………………3-80A 任選

l  輸出電壓 …………………………………12-48V 可選

l  功率 ……………………………………………800-1000W



一般特性



l  工作頻率 …………………… 100-200 KHz

l  絕緣電阻 ……………………  200 MΩ

l   絕緣強度

u  輸入-輸出: >1500vac/1min, 漏電流<5mA

u  輸入-外殼: >1500vac/1min, 漏電流<5mA

u  輸出-外殼: >500vdc/1min



l   環境特性

u  工作殼溫 ………工業品: -25-85

                軍 I: -40-85


u  存儲溫度 ……………………工業品: -45~ +105

                         軍 溫: -55-85



 保護特性

輸入欠壓保護        過溫保護

輸出過流保護         輸出短路保護



型號

輸入電壓(Vac)

輸入電壓范圍

輸出電壓(V)

輸出電流(A)

紋波

效率 (Typ)

型號

單路

220

176-264

12

33.3

120

83%

PAB800-220S12-G3

220

176-264

15

30

150

84%

PAB900-220S15-G3

220

176-264

24

20.8

200

85%

PAB1000-220S24-G3

220

176-264

28

17.8

280

85%

PAB1000-220S28-G3

220

176-264

48

10&10

100&280

83%

PAB1000-220S48-G3



說明1:輸出紋波噪聲(峰值-峰值)采用的是75-76頁附錄四模塊電源測試說明

說明2:僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司 025-52235946

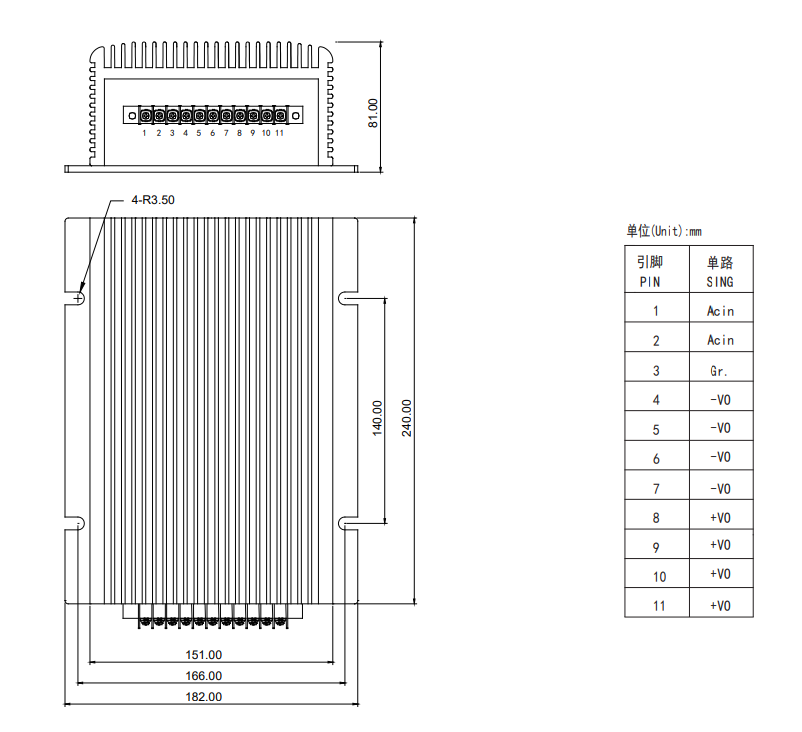

外型尺寸與引腳定義
