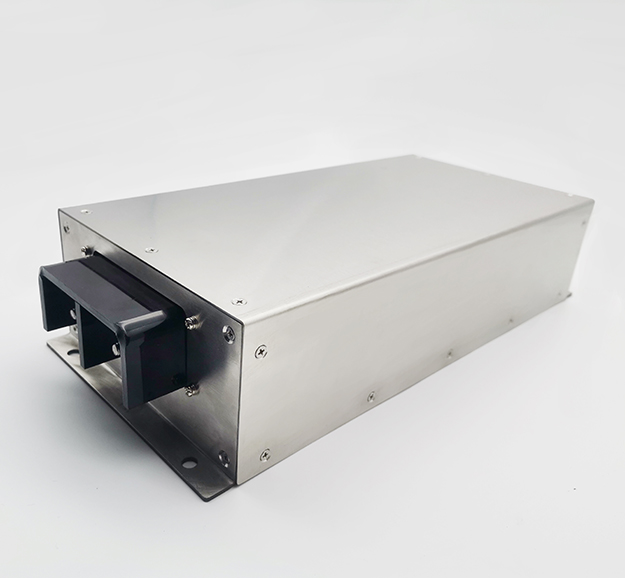

鐵路電源系列 300-600W
特性
l 高電壓輸入
l 符合鐵路標準
l 防浪涌電流抑制
l 性能穩定
l 多款高壓輸入,體積可單獨定做
條件: 除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。
輸入特性
電壓范圍
750 VDC (額定值): 500~ 1000 VDC
1500 VDC (額定值): 1000~ 2000 VDC (最高電壓可達2540vdc)
輸出特性
l 電壓精度 ……………… ±2%
l 電壓調整率 (主路) ……….........……… ±0.5%
l 負載調整率 (主路) ………........…..........±0.5%
l 電流限制點 ........................ ................... 120% (Typ)
l 輸出峰值電流 …………………………………≤7A
l 輸出電壓 …………………………………24-220V 可選
l 功率 ……………………………………………300-600W
一般特性
l 工作頻率 …………………… 30-60 KHz
l 絕緣電阻 …………………… 200 MΩ
l 絕緣強度
u 輸入-輸出: >5600vac/1min, 漏電流< 20mA
u 輸入-外殼: >5600vac/1min, 漏電流< 20mA
u 輸出-外殼: >1500vac/1min, 漏電流< 20mA
l 環境特性
u 工作殼溫 ………工業品: -25-85℃
u 存儲溫度 ……………………工業品: -45~ +105℃
輸入欠壓保護 輸出過流保護
輸出短路保護 過溫保護

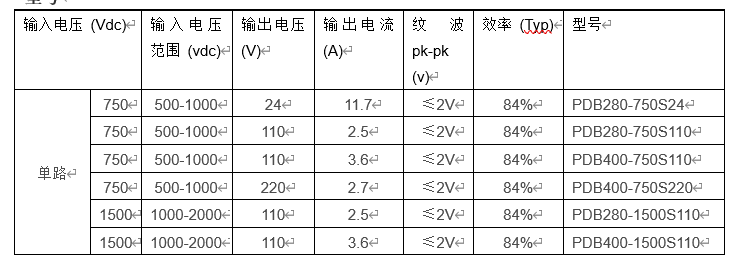

型號
說明1:輸出紋波噪聲(峰值-峰值)采用的是75-76頁附錄四模塊電源測試說明
說明2:僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司 025-52235946

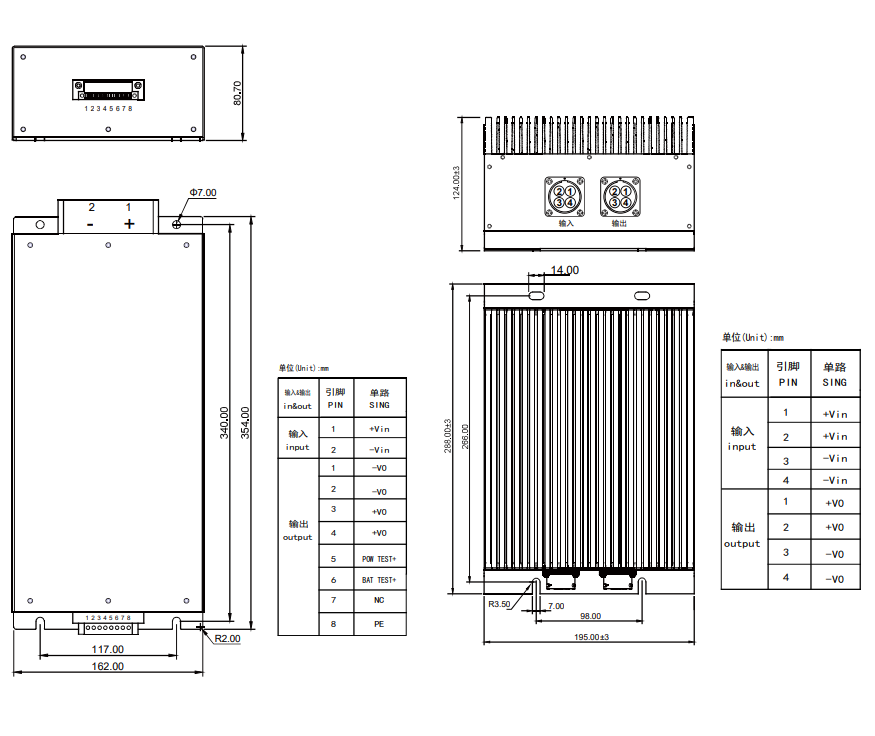

外型尺寸與引腳定義
