PDB-C2/C4 Series 40-200W 太陽能光伏電源
作者：（www.hw389.com） 發布于：2021/5/19 16:47:43 點擊量：
PDB-C2/C4 Series 40-200W
特性Features
l輸入π型濾波
l大電流，大功率輸出
l滿負荷效率可達85%
l高可靠性，長壽命設計
l自然冷卻可附帶散熱器
l快速動態響應
輸入特性Input Characteristic
l電壓范圍 …… 12 VDC （額定值） 9-18 VDC 四倍輸入 18VDC （額定值） 9-36VDC
24 VDC （額定值） 18-36VDC 110 VDC （額定值）66-154VDC
48 VDC （額定值） 36-72VDC
輸出特性Output Characteristic
l電壓精度 …………………………………………………………………… ±2%
l輸出電壓調整范圍……………………………………………………………10%
l電壓調整率（主路） ………………………………………………………±0.5%
l負載調整率（主路） ………………………………………………………±0.5%
l電流限制點…………………………………………………………………120%(Typ)
l輸出電流……………………………………………………………………2-20A任選
l輸出電壓 ………………………………………………………………….....5-48V
l功率…………………………………………………………………………40-200W
一般特性General Characteristic
l工作頻率…………………………………………………………………160-200 KHz
l隔離電阻 ………………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VDC
輸入-外殼 >1050VDC
輸出-外殼 >500 VDC
l環境特性
工作殼溫 （工業品） -25 - +85℃
（軍Ⅰ） -40 - +85℃
（軍Ⅱ） -55 - +85℃
儲存溫度（工業品） -45 - +105℃
（專用） -55 - +105℃

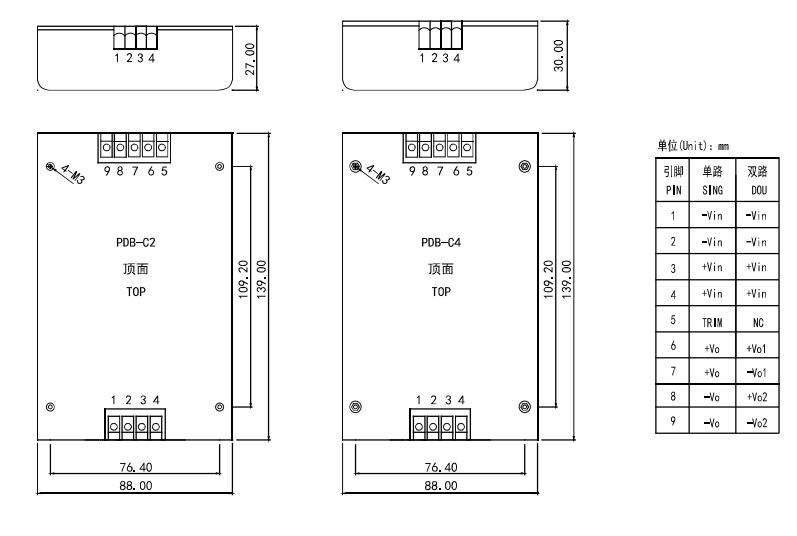

PDB-C2/C4 Series 100-200W
型號MODELS
| 輸入電壓(Vdc) | 輸入電壓（范圍） | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波 Pk-pk(mv) | 效率(Typ) | 型號 |
|
| 單路 | 18 | 9-36 | 12 | 8.33 | 120 | 83% | PDB100-18S12-C2 |
| 18 | 9-36 | 24 | 4.16 | 200 | 84% | PDB100-18S24-C2 |
|
| 24 | 18-36 | 12 | 12.5 | 120 | 85% | PDB150-24S12-C2 |
|
| 24 | 18-36 | 24 | 6.25 | 200 | 86% | PDB150-24S24-C2 |
|
| 48 | 36-72 | 12 | 12.5 | 120 | 84% | PDB150-48S12-C2 |
|
| 48 | 36-72 | 24 | 6.25 | 120 | 86% | PDB200-48S24-C2 |
|
| 110 | 66-154 | 12 | 12.5 | 120 | 84% | PDB150-110S12- C2 |
|
| 110 | 66-154 | 24 | 8.33 | 200 | 86% | PDB200-110S24-C2 |
|
| 110 | 66-154 | 48 | 4.16 | 300 | 86% | PDB200-110S48-C2 |
|
| 550 | 200-800 | 24 | 3.13 | 200 | 78% | PDB75-550S24-C4 |
|
| 600 | 400-800 | 12 | 8.33 | 120 | 80% | PDB100-600S12-C4 |
|
| 650 | 100-1200 | 15 | 2.67 | 150 | 76% | PDB40-650S15-C4 |
|
| 800 | 300-1300 | 24 | 4.16 | 200 | 86% | PDB100-800S24-C4 |
|
| 24 | 18-36 | 05&12 | 10&8.33 | 100&120 | 82% | PDB150-24D05&12- C2 |
|
雙 路 | 24 | 18-36 | 12&24 | 4&4.16 | 120&200 | 84% | PDB150-24D12&24 C2 |
| 24 | 18-36 | 05&24 | 10&4.16 | 100&200 | 83% | PDB150-24D05&24-C2 |
|
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司 025-52235946
