您現在的位置:首頁 > 產品展示 > 太陽能光伏電源(高壓輸入)太陽能光伏電源(高壓輸入)

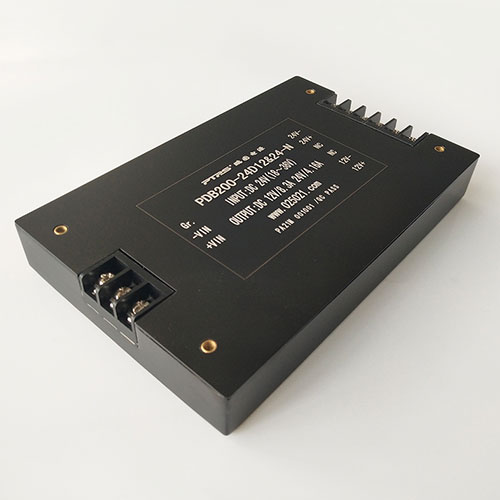

PDB-N 系列 100-350W

作者:(www.hw389.com) 發布于:2021/6/4 14:14:08 點擊量:

特性

高低電壓輸入可選

2倍電壓輸入

輸出短路保護

安裝方便

多路,獨立輸出可選

高可靠性,長壽命設計

條件:除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。

輸入特性

 電壓范圍

12VDC(額定值):9~18VDC

24VDC(額定值):18~36VDC

48VDC(額定值):36~72VDC

110VDC(額定值):66~154VDC

600VDC(額定值):400~800VDC

輸出特性

電壓精度………………±2%

電壓調整率(主路)……….........………±0.5%

負載調整率(主路)………........…..........±0.5%

電流限制點...........................................120%(Typ)

輸出電流…………………………………5-40A任選

輸出電壓…………………………………5-48V可選

功率……………………………………………100-350W

一般特性

工作頻率……………………100-200KHz

絕緣電阻…………………… 200MΩ

 絕緣強度

?輸入-輸出: >1500vdc

?輸入-外殼: >1050vdc

?輸出-外殼: >500vdc

 環境特性

?工作殼溫………工業品:-25-85℃

軍I:-40-85℃

?存儲溫度……………………工業品:-45~+105℃

軍溫:-55-85℃

保護特性

輸入欠壓保護輸出過流保護

輸出過壓保護輸出短路保護

過溫保護

型號


輸入電壓

輸入電壓范圍

輸出電壓(V)

輸出電流(A)

紋波

效率 (Typ)

型號

單路

24

18-36

24

12.5

200

89%

PDB300-24S24-N

48

36-72

24

12.5

200

89%

PDB300-48S24-N1

110

66-154

12

25

120

88%

PDB300-110S12-N

110

66-154

24

12.5

200

89%

PDB300-110S24-N

600

400-800

24

12.5

200

89%

PDB300-600S24-N

雙路

24

18-36

05&12

10&10

80&120

84%

PDB170-24D05&12-N

24

18-36

05&24

10&5

100&200

84%

PDB170-24D05&24-N

24

18-36

12&24

8&4

120&200

85%

PDB200-24D12&24-N

三路

24

18-36

05&12&24

6&8&4

80&120&200

84%

PDB230-24T05&12&24-N

48

36-72

05&12&24

6&8&4

80&120&200

84%

PDB230-48T05&12&24-N

說明1:輸出紋波噪聲(峰值-峰值)采用的是75-76頁附錄四模塊電源測試說明

說明2:僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司 025-52235946

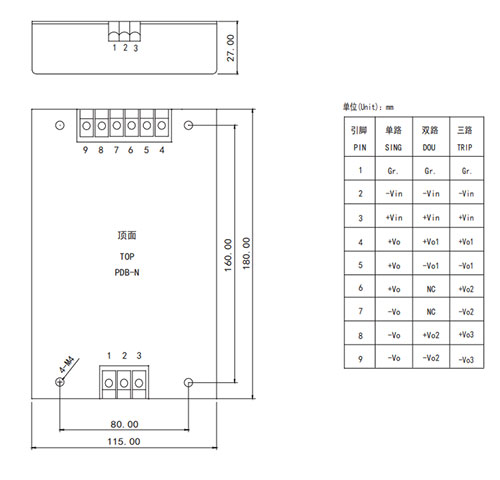

外型尺寸與引腳定義
