PAB-C3 150-300W模塊電源
作者：（www.hw389.com） 發布于：2015/3/16 11:06:15 點擊量：
PAB-C3 Series 150-300 W
特性Features
l寬電壓輸入范圍
l輸入寬頻噪聲濾波
l輸入浪涌電流抑制電路
l符合UL1950，IEC950安全規程
l外形設計美觀
l接線端子出線方式
l快速動態響應
輸入特性Input Characteristic
l電壓范圍……………………………………………220 VAC（額定值） 176-264 VAC
輸出特性O(shè)utput Characteristic
l電壓精度 …………………………………………………………±2%
l電壓調整率（主路） ……………………………………………±0.5%
l負載調整率（主路） ……………………………………………±0.5%
l電流限制點…………………………………………………………120%(Typ)
l輸出電流……………………………………………………………3-30A任選
l輸出電壓 ……………………………………………………………5-48V
l功率 …………………………………………………………………150-300W
一般特性General Characteristic
l工作頻率……………………………………………………………100-200 KHz
l絕緣電阻 ……………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VAC/1min(漏電流<5mA)
輸入-外殼 >1500VAC/1min(漏電流<5mA)
輸出-外殼 >500 VDC/min
主路-副路 >500 VDC/min
l環境特性
工作殼溫 （工業品）- 25 - + 85℃
（軍 Ⅰ） - 40 - + 85℃
（軍 Ⅱ） - 55 - + 85℃
儲存溫度 （工業品）- 45 - + 105℃
（專用）- 55 - + 105 ℃
保護特性
輸入欠壓保護 過溫保護
輸出短路保護 輸出過流保護
PAB-C3 Series 150-300W
型號 MODEL
輸入電壓(Vac) | 輸入電壓（范圍） | 輸出電壓(Vdc) | 輸出電流 (A) | 紋波Pk-pk(mv) | 效率 （Typ） | 型號Models |
|
單路 | 220 | 176-264 | 05 | 30 | 100 | 85% | PAB150-220S05-C3 |
220 | 176-264 | 12 | 20 | 120 | 87% | PAB240-220S12-C3 |
|
220 | 176-264 | 24 | 10 | 200 | 88% | PAB240-220S24-C3 |
|

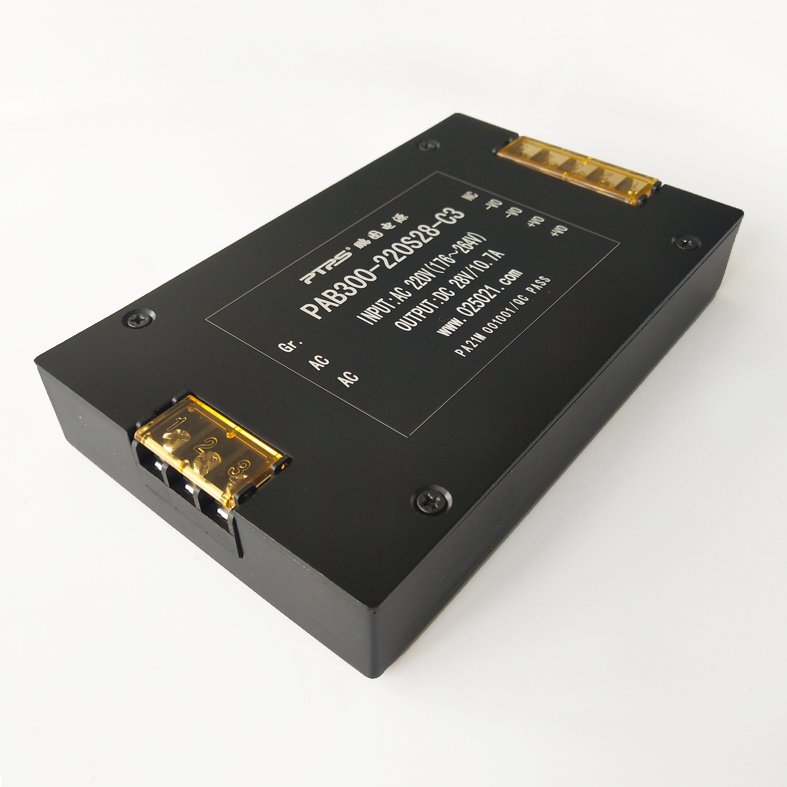

220 | 176-264 | 28 | 10.7 | 280 | 88% | PAB300-220S28-C3 |
|
220 | 176-264 | 48 | 6.25 | 300 | 89% | PAB300-220S48-C3 |
|
雙路 | 220 | 176-264 | 05&12 | 10&8 | 100&120 | 83% | PAB150-220D05&12-C3 |
220 | 176-264 | 05&24 | 8&4 | 120&200 | 83% | PAB150-220D05&24-C3 |
|
220 | 176-264 | 5&48 | 10&2 | 100&300 | 83% | PAB150-220D05&48-C3 |
|
說明：僅列出典型型號，其他型號，請確定功率、輸入電壓及輸出電壓，致電我公司025-52636416
