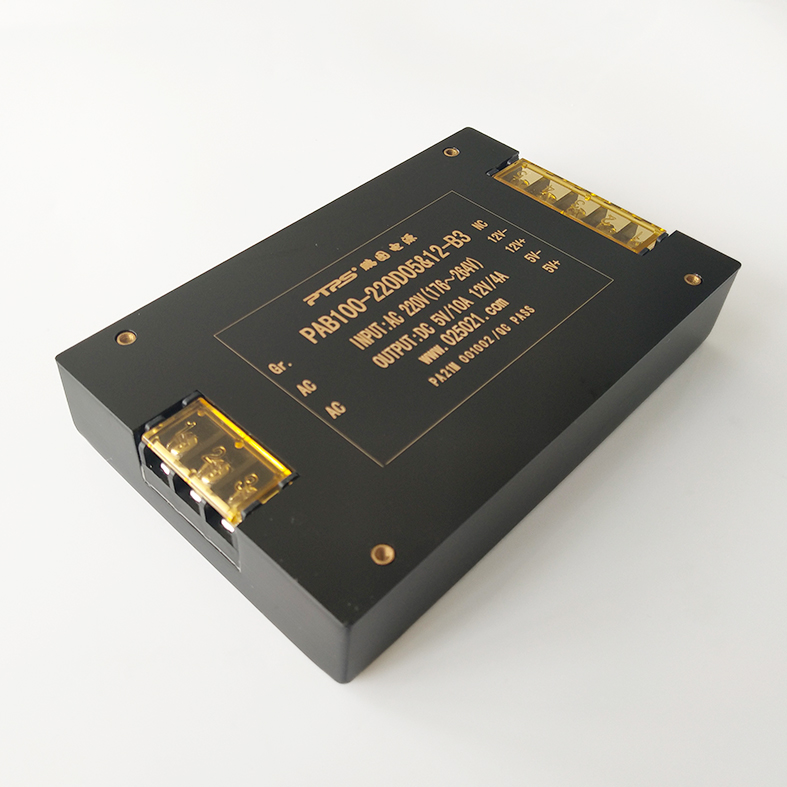

PAB-B3 50-150W模塊電源
作者：（www.hw389.com） 發布于：2015/3/16 11:07:30 點擊量：
PAB-B3 Series 50-150 W
特性Features
l寬電壓輸入范圍
l輸入寬頻噪聲濾波
l輸入浪涌電流抑制電路
l符合UL1950，IEC950安全規程
l外形設計美觀
l接線端子出線方式
l快速動態響應
輸入特性Input Characteristic
l電壓范圍……………………………………………220 VAC（額定值） 176-264 VAC
輸出特性O(shè)utput Characteristic
l電壓精度 …………………………………………………………±2%
l電壓調整率（主路） ……………………………………………±0.5%
l負載調整率（主路） ……………………………………………±0.5%
l交叉調節率…………………………………………………………±3%
l電流限制點…………………………………………………………120%(Typ)
l輸出電流……………………………………………………………3-20A任選
l輸出電壓 ……………………………………………………………5-48V
l功率 …………………………………………………………………50-150W
一般特性General Characteristic
l工作頻率……………………………………………………………100-200 KHz
l隔離電阻 ……………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VAC/1min(漏電流<5mA)
輸入-外殼 >1500VAC/1min(漏電流<5mA)
輸出-外殼 >500 VDC/min
主路-副路 >500 VDC/min
l環境特性
工作殼溫 （工業品）- 25 - + 85℃
（軍 Ⅰ）- 40 - + 85℃
（軍 Ⅱ）- 55 - + 85℃
儲存溫度 （工業品）- 45 - + 105℃
（專用） - 55 - + 105 ℃
PAB-B3 Series 50-150W
型號 MODEL
輸入電壓(Vac) | 輸入電壓（范圍） | 輸出電壓(Vdc) | 輸出電流 (A) | 紋波Pk-pk(mv) | 效率 （Typ） | 型號Models |
|
單路 | 220 | 176-264 | 05 | 20 | 80 | 83% | PAB100-220S05-B3 |
220 | 176-264 | 12 | 10.4 | 120 | 84% | PAB125-220S12-B3 |
|
220 | 176-264 | 24 | 6.25 | 200 | 85% | PAB150-220S24-B3 |
|
220 | 176-264 | 28 | 5.36 | 280 | 85% | PAB150-220S28-B3 |
|
220 | 176-264 | 48 | 3.1 | 300 | 85% | PAB150-220S48-B3 |
|
雙路 | 220 | 176-264 | 05&12 | 10&4 | 100&120 | 83% | PAB100-220D05&12-B3 |
220 | 176-264 | 05&24 | 4&4 | 80&200 | 83% | PAB120-220D05&24-B3 |
|
220 | 176-264 | 12&24 | 6&3.25 | 120&200 | 84% | PAB150-220D12&24-B3 |
|
220 | 176-264 | 05&28 | 2&5 | 50&280 | 83% | PAB120-220D05&28-B3 |
|
說明：僅列出典型型號，其他型號，請確定功率、輸入電壓及輸出電壓，致電我公司025-52636416
